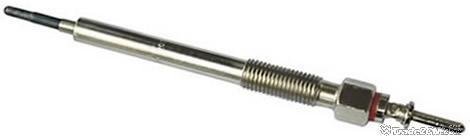

電熱塞安裝在柴油機的預熱室內或進氣口處，通電10－15 8，電熱絲溫度將達到800T，最高溫度可達1000℃－1100℃。電熱塞的結構見左圖：

五十鈴N系列汽車起動預熱電路，見下圖。在發動機冷卻液溫度低于0℃時，溫度開關閉合。接通點火開關ON擋時，預熱定時器控制電熱塞繼電器觸點閉合，電熱塞通電發熱，與此同時儀表板上的預熱指示燈亮，表示正在預熱，大約在0.3S后，預熱指示燈滅，表示可以起動。接通點火開關ST擋，定時器繼續維持電熱塞繼電器通電，電熱塞能達到最高溫度，使發動機順利起動。自點火開關打至  ST擋約18S后，定時器自動切斷預熱電路。

若冷卻液溫度高于0℃，溫度開關斷開，電源起動開關打到ON擋（或ST擋）時，電熱塞繼電器不通電，電熱塞不發熱，預熱指示燈亮約0.3S后熄滅。

在左圖的預熱系統中，還設置了預熱電磁閥。它安裝于噴油泵的溢流管上，在冷卻液溫度低于0℃時（預熱系統工作的同時），該電磁閥通電動作，切斷溢油回路，提高噴油壓力，使噴油提前進行。
