電熱塞監測器型預熱裝置

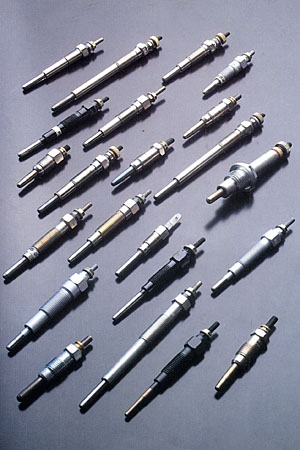

  電熱塞監測器型預熱裝置由預熱塞、預熱塞監測器、預熱塞繼電器等部件構成。預熱塞發熱時，儀表板上的預熱塞監測器即顯示出來。

  電熱塞監測器裝置在儀表板上，對預熱塞的發熱過程進行監測。預熱塞有個電阻接在同一電源上。并且預熱塞變紅時，這個電阻也同時變紅(通常，預熱塞監測器在電路接通后應發紅光約15 ~20s)。幾個預熱塞監測器并聯連接。因此，如果某一預熱塞短路，預熱塞監測器會比正常情況提前發紅。另一方面，如果某一預熱塞斷路，預熱塞監測器要較長時間才發紅。對預熱塞加熱超過規定時間，會損壞預熱塞監測器。

  預熱塞繼電器可防止大量電流通過啟動機開關，并保證由于預熱塞監測器造成的電壓降，不會對預熱塞產生影響。預熱塞繼電器實際上包括兩個繼電器:當啟動機開關處于G(預熱)位置時，其中一個繼電器電流通過預熱塞監測器至預熱塞;當開關處于START(啟動)位置時，另一個繼電器將電流直接輸送至預熱塞，而不經過預熱塞監測器。這就避免了在啟動過程中，由于預熱塞監測器電阻造成的電壓降而影響預熱塞。
