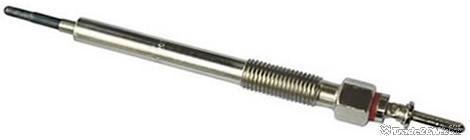

繪出分泵中柱塞副的結構簡圖， 并敘述分泵的油量調節原理； 繪出出油閥副的結構簡圖， 并敘述出油閥的密封錐面及減壓環帶的作用 答：柱塞副的結構簡圖： ；分泵的油量調節原理：轉動柱塞，改變了 柱塞的斜槽相對油孔的位置使有效行程改變，也就改變了分泵的供油量。電熱塞 出油閥副結構簡圖： 密封錐面的作用：可避免高壓油管的油進 入油閥；減壓環帶的作用：噴油泵斷油后使高壓油管內油壓劇降，以避免噴油器的噴后滴 油 11、簡述全制式調速器作用；II 號泵調速器中校正加濃裝置的作用原理 答：全制式調速器作用: 1）限制柴油機最高轉速；2）穩定柴油機怠速運轉；3）保證柴 油機在最高最低轉速間的任意轉速下穩定運轉。 校正加農裝置的作用原理：校正加農裝置把調節螺柱前端的剛性凸肩改為了彈性凸肩，當 Me> TH 時, FE> FA,FE –FA 將使校正彈簧壓縮， 使供油拉桿超過額定供油位置再向左移動一段距 離，從而使供油量比額定供油量有所增加，校正加濃裝置可使噴油泵給柴油機多供些油以 克服短時期的超載 12、敘述 PT 燃油系組成及工作過程；PT 泵中 PTG 調速器的作用；分析 PTG 調速器是如何起 到穩定怠速與高速限速作用的？ 答：PT 燃油系組成：浮子油箱，主油箱，濾油器，PT 泵，噴油器。 工作過程：燃油從主油箱流出，經浮子油箱，濾油器到 PT 泵，提高一定的壓力后輸送到噴 油器。 PTG 調速器的作用：1）限制柴油機的最高轉速；2）穩定柴油機怠速運轉；3）對柴油機的 高速扭矩及低速扭矩起校正作用。 穩定怠速： n 較低，Pe 較小，柱塞偏左，怠速油道部分堵塞; Δ 較小，少量油回 ： 流，在 Pe=P=Pt 下，若外界負荷 M ↑↓ 使 n↓↑→Pe↓↑→柱塞左、右移→油口 面積↑↓→噴油器入口油壓↑↓使噴油量↑↓→轉速↑↓→維持怠速轉速穩定。
